KCO

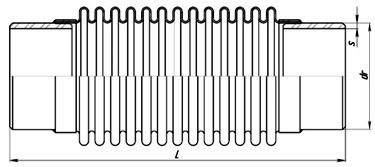

Компенсатор сильфонный осевой

Примечание:
1. Данный вид изделия может укомплектовываться без соединительной арматуры.
2. Возможны варианты исполнения с внутренним экраном и защитным кожухом.
3. Возможны варианты с другими техническими параметрами.
4. Возможны варианты с иными концевыми арматурами: фланцевое соединение, резьбовое соединение.
5. Расчетный вес компенсатора может отличаться от фактического.

Таблица 1

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры			Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	L	Δ	±λ		Сλ	Sэф
	мм	Бар	мм mm	мм mm	мм	мм	мм	кг	Н/мм N/mm	см2

	mm	bar			mm	mm	mm	kg		cm2
КСО 65-16-60	65	16	76	4	240	60	30	1.5	288.94	59.99
КСО 80-16-60	80	16	89	4	250	60	30	2.1	219	82.52
КСО 80-16-70	80	16	89	4	415	70	35	3.9	167.47	82.52
КСО 100-16-60	100	16	108	4	270	60	30	2.5	203.85	116.9
КСО 100-16-100	100	16	108	4	465	100	50	5	143.89	116.9
КСО 125-16-60	125	16	133	5	250	60	30	2.6	290.92	154.38
КСО 125-16-100	125	16	133	5	470	100	50	6.3	171.13	154.38
КСО 150-16-60	150	16	159	5	270	60	30	3.8	396.35	236.42
КСО 150-16-100	150	16	159	5	485	100	50	7.4	229.46	236.42
КСО 200-16-80	200	16	219	8	300	80	40	9.2	720.29	456.92
КСО 200-16-100	200	16	219	8	475	100	50	15.3	523.85	456.92
КСО 200-16-160	200	16	219	8	560	160	80	17.2	384.16	456.92
КСО 250-16-80	250	16	273	8	315	80	40	12.6	663.97	683.49
КСО 250-16-100	250	16	273	8	445	100	50	18.4	531.18	683.49
КСО 250-16-160	250	16	273	8	612	160	80	25.2	379.41	683.49
КСО 300-16-80	300	16	325	8	320	80	40	13.8	871.67	959.91
КСО 300-16-100	300	16	325	8	475	100	50	21.5	653.75	959.91
КСО 300-16-180	300	16	325	8	632	180	90	26.2	402.31	959.91
КСО 350-16-80	350	16	377	7	440	80	40	21.37	723.51	1234.74
КСО 350-16-100	350	16	377	7	505	100	50	24	578.81	1234.74
КСО 350-16-180	350	16	377	7	640	180	90	29.2	413.44	1234.74
КСО 400-16-80	400	16	426	9	390	80	40	28.7	1779.51	1622.4
КСО 400-16-100	400	16	426	9	545	100	50	38.3	1067.71	1622.4
КСО 400-16-190	400	16	426	9	668	190	95	47.3	889.75	1622.4
КСО 500-16-80	500	16	530	8	440	80	40	34.4	1456.69	2463.01
КСО 500-16-100	500	16	530	8	610	100	50	45.1	1165.35	2463.01
КСО 500-16-200	500	16	530	8	682	200	100	53.9	1059.41	2463.01
КСО 600-16-200	600	16	630	10	713	200	100	91	2122.48	3433.65
КСО 700-16-210	700	16	720	10	710	210	105	116	1837.73	4484.08
КСО 800-16-210	800	16	820	12	743	210	105	140	2237.86	5787.21
КСО 900-16-210	900	16	920	14	719	210	105	184	2606.63	7241.25
КСО 1000-16-220	1000	16	1020	14	742	220	110	216	3321.89	8841.39
КСО 1200-16-220	1200	16	1220	16	742	220	110	300	3271.21	12522.48

Таблица 2

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры			Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	L	Δ	±λ		Сλ	Sэф
	мм	Бар	мм	мм	мм	мм	мм	кг	Н/мм N/mm	см2

	mm	bar	mm	mm	mm	mm	mm	kg		cm2
КСО 65-25-60	65	25	76	4	300	60	30	1.9	288.94	59.99
КСО 65-25-70	65	25	76	4	420	70	35	3.1	216.71	59.99
КСО 80-25-70	80	25	89	4	415	70	35	3.9	167.47	82.52
КСО 100-25-100	100	25	108	4	465	100	50	5	143.89	116.9
КСО 125-25-100	125	25	133	5	470	100	50	6.3	171.13	154.38
КСО 150-25-100	150	25	159	5	485	100	50	7.4	229.46	236.42
КСО 200-25-100	200	25	219	8	475	100	50	15.3	523.85	456.92
КСО 200-25-160	200	25	219	8	560	160	80	17.2	384.16	456.92
КСО 250-25-160	250	25	273	8	621	160	80	25.7	379.41	683.49
КСО 300-25-180	300	25	325	8	632	180	90	28.9	734.69	962.11
КСО 350-25-180	350	25	377	7	658	180	90	32.7	772.21	1237.23
КСО 400-25-190	400	25	426	9	678	190	95	57.1	831.26	1623.83
КСО 500-25-200	500	25	530	8	692	200	100	66.8	1759.28	2468.29
КСО 600-25-200	600	25	630	10	713	200	100	91	2122.48	3433.65
КСО 700-25-210	700	25	720	10	710	210	105	116	1837.73	4484.08
КСО 800-25-210	800	25	820	12	743	210	105	140	2237.86	5787.21
КСО 900-25-210	900	25	920	14	719	210	105	184	2606.63	7241.25
КСО 1000-25-220	1000	25	1020	14	742	220	110	216	3321.89	8841.39
КСО 1200-25-220	1200	25	1220	16	742	220	110	300	3271.21	12522.48
