DEK-Multilayer

Многослойный сильфонный компенсатор для систем отопления и водоснабжения в декоративном кожухе

Примечание:
1. Возможны варианты с другими техническими параметрами.
2. Расчетный вес компенсатора может отличаться от фактического.

Таблица 1

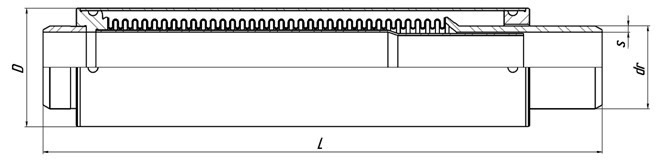

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры				Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	D	L	Δ	±λ		Сλ	Sэф
	мм	Бар	мм	мм	мм	мм	мм	мм	кг	Н/мм N/mm	см2

	mm	bar	mm	mm	mm	mm	mm	mm	kg		cm2
DEK multilayer 15-16-50	15	16	21.3	2.8	40	285	50	-40;+10	0.75	21.65	7.1
DEK multilayer 20-16-50	20	16	26.7	2.8	40	285	50	-40;+10	0.75	21.65	7.1
DEK multilayer 25-16-50	25	16	33.4	3.2	48.3	285	50	-40;+10	0.81	24.96	10.12
DEK multilayer 32-16-50	32	16	42.2	3.2	60.3	285	50	-40;+10	1.36	18.8	16.33
DEK multilayer 40-16-50	40	16	48.3	3.5	70	285	50	-40;+10	1.79	31.34	22.15
DEK multilayer 50-16-50	50	16	57	3.5	80	285	50	-40;+10	2.1	45.24	32.57

Таблица 2

Условное обозначение	Номинальный диаметр	Номинальное давление	Размеры				Осевая компенсирующая способность		Расчетный вес	Расчетная жёсткость	Расчетная эффективная площадь
	DN	РN	dr	s	D	L	Δ	±λ		Сλ	Sэф
	мм	Бар	мм	мм	мм	мм	мм	мм	кг	Н/мм N/mm	см2

	mm	bar	mm	mm	mm	mm	mm	mm	kg		cm2
DEK multilayer 65-16-60	65	16	76	4	114	290	60	30	4.3	299.86	59.99
DEK multilayer 80-16-60	80	16	89	4	133	290	60	30	5.9	227.28	82.52
DEK multilayer 100-16-60	100	16	108	4	159	330	60	30	8.6	211.55	116.9
DEK multilayer 125-16-60	125	16	133	5	219	330	60	30	14	301.9	154.38
DEK multilayer 150-16-60	150	16	159	5	219	330	60	30	15.4	411.32	236.42
DEK multilayer 200-16-60	200	16	219	8	290	390	60	30	24.95	747.5	456.92
